参数项目 |
技术参数 |
说明 |
|
设备名称 |

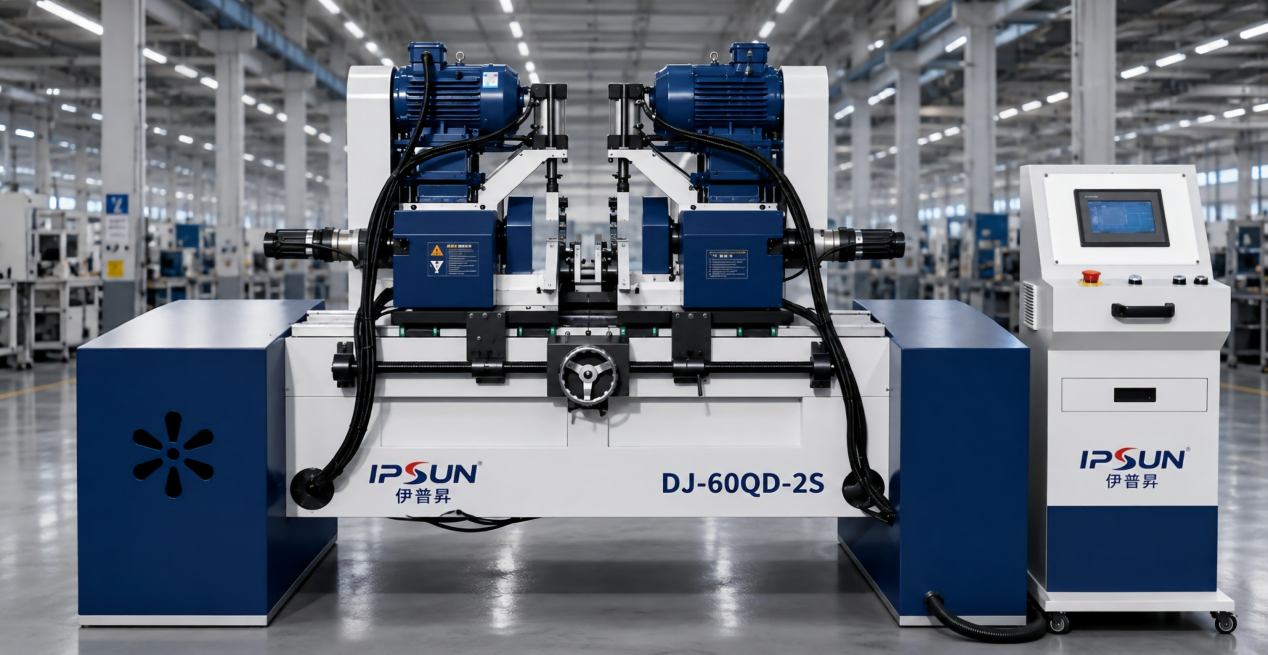

双头自动倒角机 |
适用于金属管材、棒材两端倒角及端面修整加工 |
|
设备型号 |
DJ - 60QD-2S |
QD型常规配置，适合批量连续生产 |
|
加工形式 |
双头同时加工 |
工件两端可同步加工，提高效率并保证一致性 |
|
控制方式 |
自动控制 |
适合批量生产，操作简便，运行稳定 |
|
适用工件 |
圆管、圆棒、实心棒材 |
适用于常规金属圆形工件端部加工 |
|
适用外径范围 |
Φ15～Φ52 mm |
适用于52规格以内工件加工 |
|
适用长度范围 |
150～2000 mm |
常规加工长度范围，满足多数棒管件加工需求 |
|
倒角形式 |
外角、内角、端面修整 |
可完成常规端部倒角、去毛刺及修端面加工 |
|
倒角角度 |
15°～45° |
常用倒角角度范围，可根据刀具调整 |
|
最大倒角深度 |
3 mm |
常规单次倒角加工能力，具体随材质而变化 |
|
主轴数量 |
2组 |
左右双头结构，独立完成两端加工 |
|
主轴转速 |
800～1400 r/min |
适用于不同材质与不同规格工件加工 |
|
进给方式 |
自动进给 |
进退刀动作稳定，有利于保证加工质量 |
|
夹紧方式 |
自动夹紧 |
夹持稳定，适合连续批量生产 |
|
刀具形式 |
合金刀盘 / 成型刀具 |
更换刀具后可适应不同规格工件 |
|
刀具调整方式 |
手动微调 |
调整方便，适合规格切换 |
|
适用材料 |
碳钢、不锈钢、铜、铝及合金材料 |
满足常见金属材料端部倒角需求 |
|
加工精度 |
±0.10 mm |
适用于常规机械零件批量加工要求 |
|
重复定位精度 |
±0.05 mm |
重复加工一致性较好 |
|
表面粗糙度 |
Ra3.2～Ra6.3 |
具体与材质、刀具及切削参数有关 |
|
生产效率 |
3～8 秒/件 |
实际节拍与工件规格、材质及倒角量有关 |
|
上下料方式 |
手动上料 |
常规标准配置，便于现场操作 |
|
冷却方式 |
切削液循环冷却 |
有助于提高刀具寿命和加工表面质量 |
|
润滑方式 |
集中润滑 |
降低运动部件磨损，便于日常维护 |
|
电源电压 |
380V / 50Hz |
标准三相工业电源配置 |
|
气源压力 |
0.5～0.8 MPa |
满足夹紧及动作控制要求 |
|
装机功率 |
4～6 kW |
常规机型配置范围 |
|
外形尺寸 |
1800×1200×1500 mm |
整机结构紧凑，便于车间布置 |
|
设备重量 |
1500～2000 kg |
整机刚性较好，运行稳定 |
|
应用范围 |
汽车零部件、五金管件、机械轴类、标准件加工 |
适用于各类金属零件端部倒角加工场景 |
