项目 |
技术参数 |
|
设备名称 |

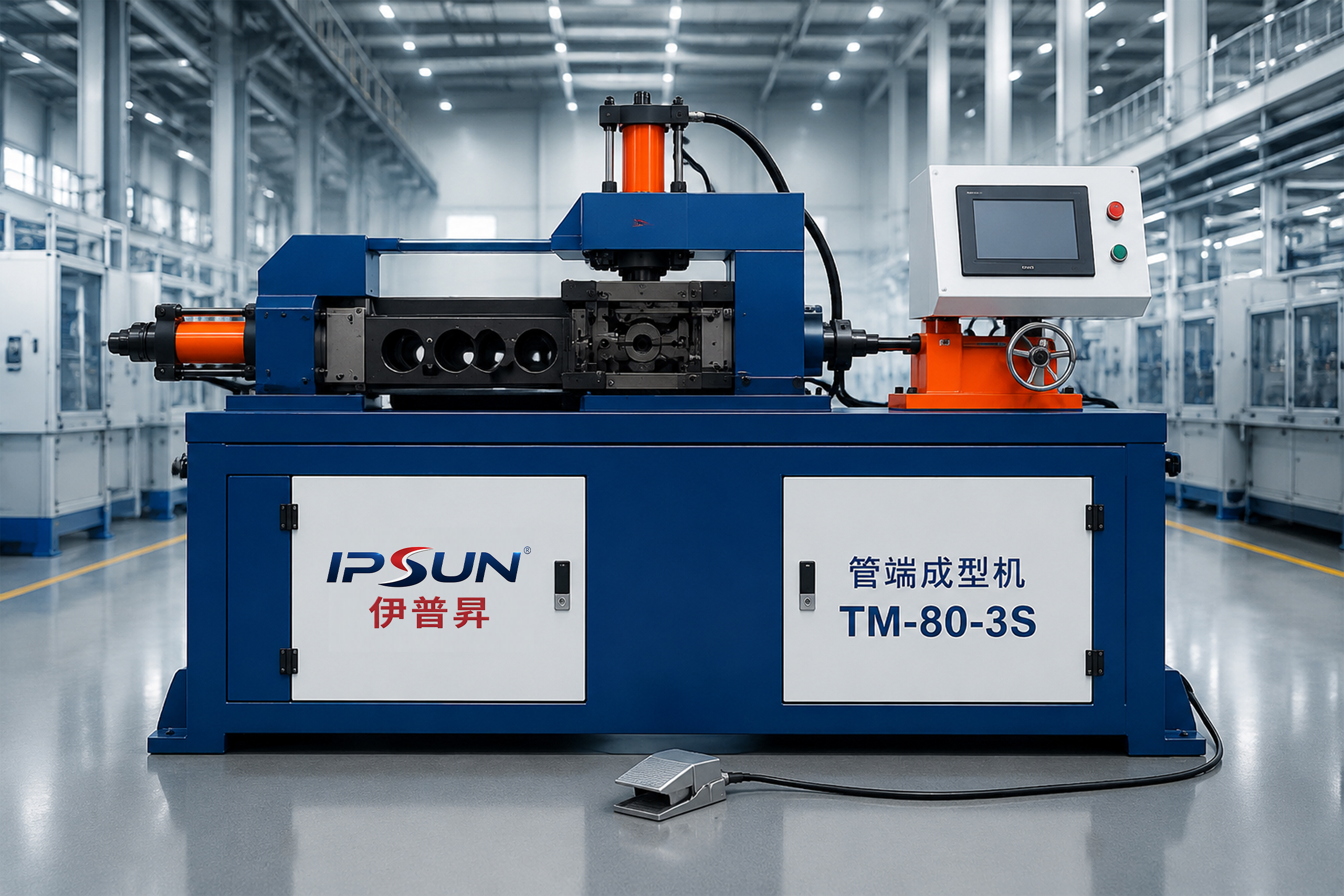

管端成型机 |
|
设备型号 |
TM - 80 - 3S |
|
设备类型 |
三工位液压式管端成型设备 |
|
控制方式 |
PLC控制 + 触摸屏操作 |
|
工位数量 |
3工位 |
|
适用材料 |
碳钢管、不锈钢管、铜管、铝管及部分合金管 |
|
最大加工能力 |
Φ80 × 2.0mm |
|
最大成型长度 |
150mm |
|
主要成型工艺 |
缩口、扩口、翻边、滚筋、收口、鼓包、端部整形 |
|
主油缸成型力 |
17.5T |
|
系统工作压力 |
14MPa |
|
液压驱动功率 |
7.5kW |
|
换模方式 |
多工位快速换模 |
|
夹紧方式 |
液压自动夹紧 |
|
操作方式 |
触摸屏设定 + 脚踏启动 |
|
冷却方式 |
液压冷却系统 |
|
加工节拍 |
约 5–6 秒/件（视工件材质及工艺而定） |
|
外形尺寸 |
约 2800 × 1250 × 1600mm |
|
设备重量 |
约 1800kg |
|
适用行业 |
汽车零部件、空调管路、家具五金、卫浴管件、制冷设备、流体输送管件等 |
|
项目 |
说明 |
|
结构特点 |
机身结构紧凑，刚性好，运行稳定 |
|
加工优势 |
成型一致性好，效率高，适合批量生产 |
|
操作优势 |
参数设置直观，上手快，换型方便 |
|
适用性 |
可根据不同工件更换模具，实现多种端部成型需求 |
