参数类别 |
参数详情 |
|
设备名称 |

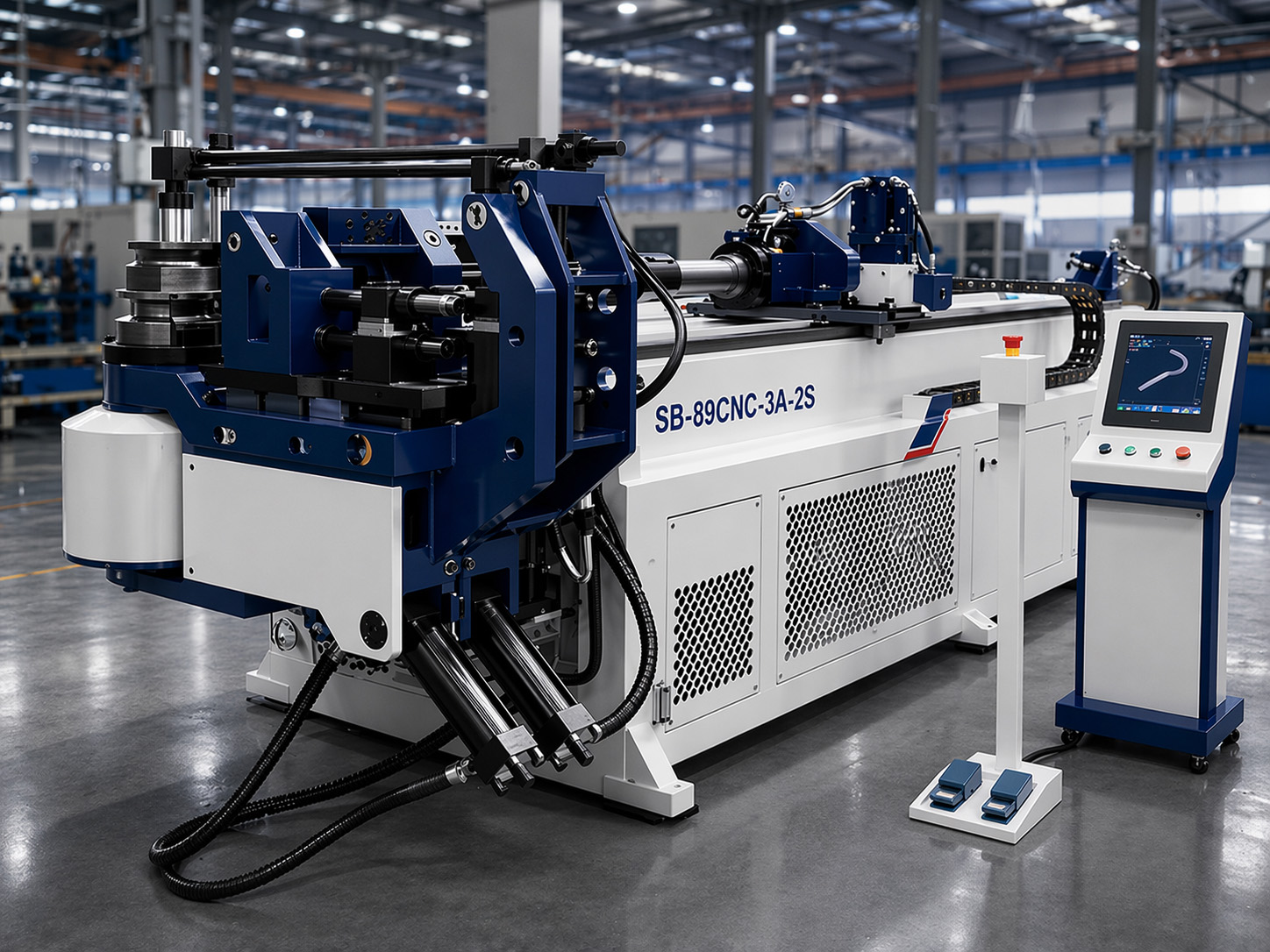

SB - 89CNC - 3A - 2S数控弯管机 |
|
设备类型 |
全自动双层模数控弯管机 |
|
控制轴数 |
3A + 2S |
|
最大弯管能力 |
Φ89 × 2mm（碳钢） |
|
最大弯曲半径 |
R450mm（可定制） |
|
最小弯曲半径 |
根据模具配置 |
|
最大弯曲角度 |
190° |
|
弯曲精度 |
±0.1° |
|
重复定位精度 |
±0.05° |
|
送料长度 |
4000mm（可定制） |
|
送料精度 |
±0.1mm |
|
转角精度 |
±0.1° |
|
控制系统 |
CNC智能伺服数控系统 |
|
操作界面 |
工业电脑触摸屏 |
|
驱动方式 |
全伺服驱动 + 液压辅助 |
|
弯曲方式 |
自动送料、自动转角、自动弯曲 |
|
S功能特点 |
双层模/双半径切换功能 |
|
多层模控制 |
支持左右切换、多工艺连续加工 |
|
弯曲速度 |
高速连续弯曲 |
|
送料方式 |
伺服自动送料 |
|
转角方式 |
伺服自动转角 |
|
换模方式 |
快速换模结构 |
|
适用材料 |
不锈钢管、碳钢管、铝管、铜管、合金管 |
|
适用行业 |
汽车排气、航空航天、家具、健身器材、锅炉管路、船舶制造等 |
|
设备特点 |
复杂多层模弯曲、高效率、高精度、高稳定性 |
|
机身结构 |
重型整体焊接床身 |
|
传动系统 |
高精密伺服同步传动 |
|
液压系统 |
高稳定液压系统 |
|
冷却系统 |
液压循环冷却 |
|
电机功率 |
22KW – 30KW |
|
工作电压 |
380V / 50Hz |
|
工作气压 |
0.6MPa – 0.8MPa |
|
机器颜色 |
IPSUN品牌蓝白国际化配色 |
|
整机重量 |
约8200KG |
|
外形尺寸 |
约6800 × 1700 × 1500mm |
