项目 |
参数 |
|
设备名称 |

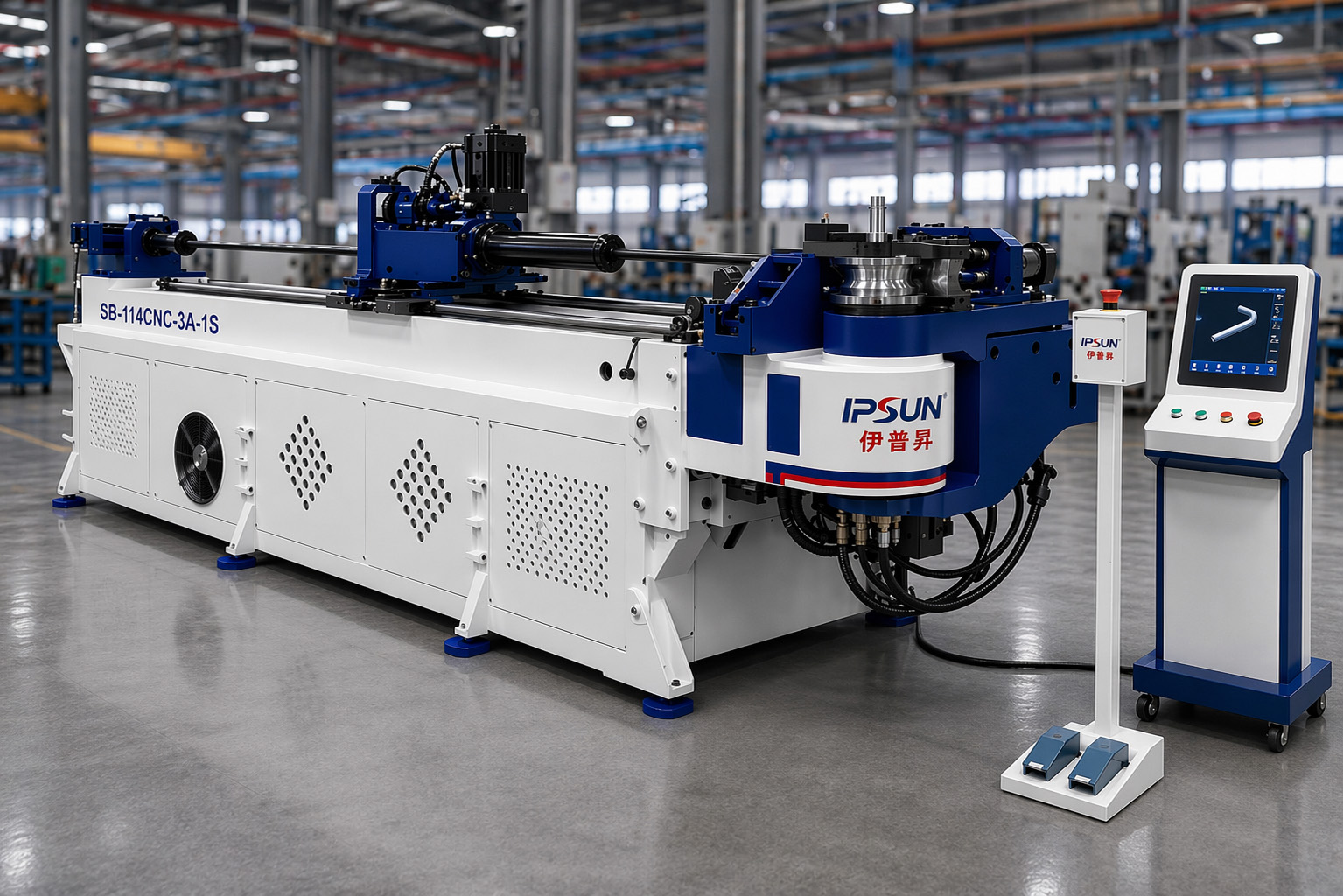

SB-114CNC-3A-1S数控弯管机 |
|
设备类型 |
全自动伺服数控弯管机 |
|
控制轴数 |
3A + 1S |
|
最大弯管能力 |
Φ114 × 10mm（碳钢） |
|
不锈钢加工能力 |
Φ102 × 6mm |
|
最大弯曲半径 |
R550mm（可定制） |
|
最小弯曲半径 |
根据模具配置 |
|
最大弯曲角度 |
190° |
|
弯曲精度 |
±0.1° |
|
重复定位精度 |
±0.05° |
|
最大送料长度 |
4500mm（可定制） |
|
送料精度 |
±0.1mm |
|
转角精度 |
±0.1° |
|
控制系统 |
CNC智能伺服数控系统 |
|
操作界面 |
工业电脑触摸屏 |
|
驱动方式 |
全伺服驱动 + 液压辅助 |
|
弯曲方式 |
自动送料 / 自动转角 / 自动弯曲 |
|
弯曲速度 |
高速连续弯曲 |
|
送料方式 |
伺服自动送料 |
|
转角方式 |
伺服自动转角 |
|
模具系统 |
重型多组模具结构 |
|
适用材料 |
碳钢管、不锈钢管、铝管、铜管、合金管 |
|
适用行业 |
汽车排气、船舶制造、锅炉管道、石油化工、工程机械等 |
|
设备特点 |
大口径、高精度、高稳定性、复杂空间弯曲 |
|
机身结构 |
重型整体焊接床身 |
|
传动系统 |
高精密伺服同步传动 |
|
液压系统 |
高压工业液压系统 |
|
冷却系统 |
液压循环冷却 |
|
电机功率 |
26KW – 35KW |
|
工作电压 |
380V / 50Hz |
|
工作气压 |
0.6MPa – 0.8MPa |
|
机器颜色 |
IPSUN品牌蓝白国际化配色 |
|
整机重量 |
约10,500KG |
|
外形尺寸 |
约7600 × 1900 × 1650mm |
|
品牌 |
IPSUN｜伊普昇 |
|
