项目 |
技术参数 |
|
设备型号 |

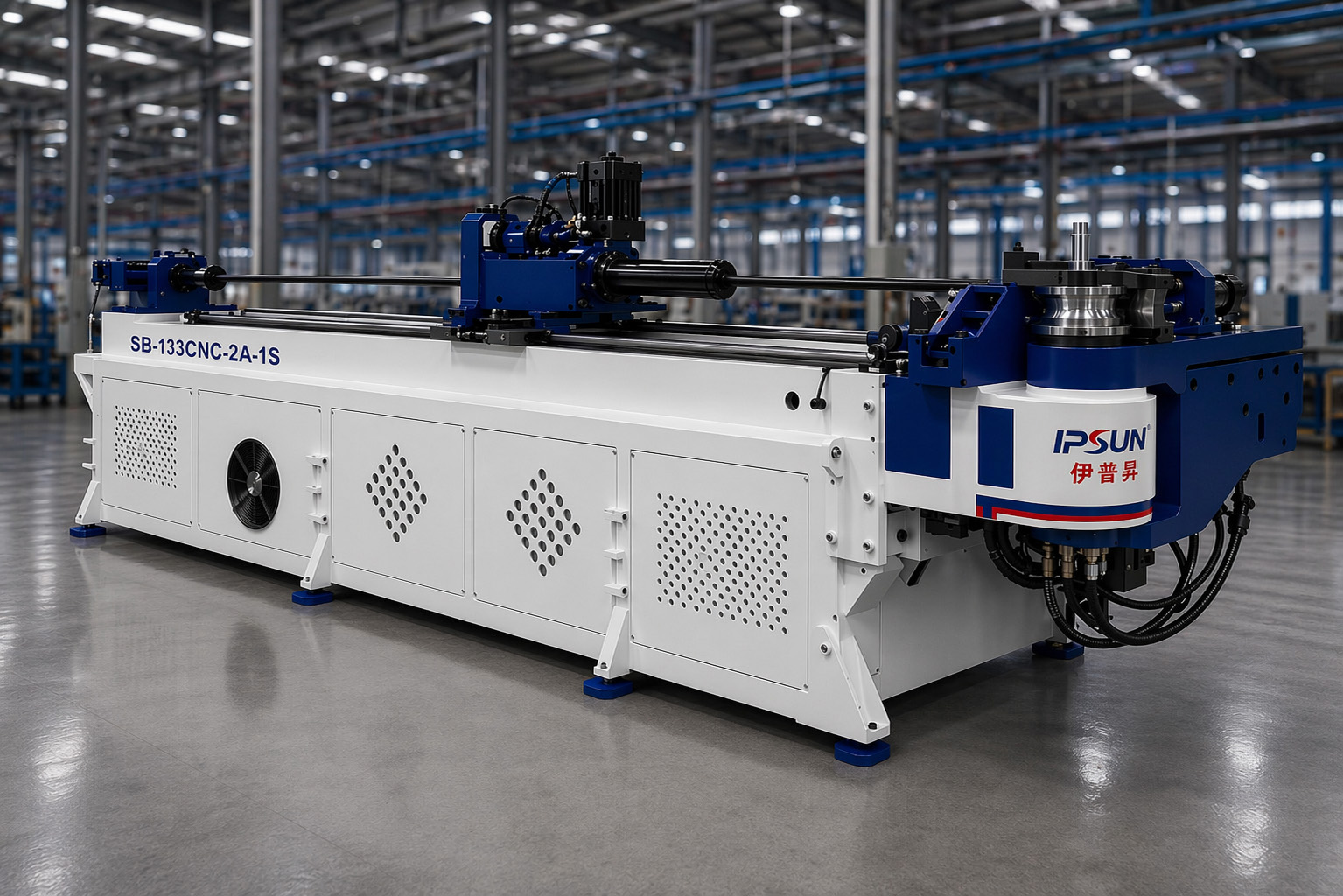

SB - 133CNC - 2A - 1S |
|
设备名称 |
全自动数控弯管机 |
|
最大弯管外径 |
Φ133 mm |
|
最大弯管壁厚 |
8mm（碳钢） |
|
适用管材 |
碳钢管、不锈钢管、合金钢管、铜管、铝管等 |
|
弯曲半径范围 |
50–500mm |
|
最大弯曲角度 |
190° |
|
弯曲精度 |
±0.1° |
|
转角精度 |
±0.1° |
|
送料精度 |
±0.1mm |
|
最大送料长度 |
4000mm |
|
弯曲速度 |
30°/s |
|
转角速度 |
160°/s |
|
送料速度 |
谢谢大家800mm/s |
|
控制方式 |
CNC数控系统 |
|
操作界面 |
触摸屏人机界面 |
|
驱动方式 |
液压弯曲 + 伺服送料 + 伺服转角 |
|
程序存储容量 |
可存储1000组加工程序 |
|
单组可编程弯管数量 |
16段弯曲 |
|
液压系统压力 |
14MPa |
|
主电机功率 |
18.5kW |
|
油箱容量 |
550L |
|
工作电源 |
380V / 50Hz |
|
设备总重量 |
约8500kg |
|
外形尺寸 |
约6500 × 1800 × 1400mm |
|
适用行业 |
汽车零部件、锅炉设备、健身器材、家具五金、船舶制造、石化管路、工程机械等 |
|
项目 |
内容 |
|
加工特点 |
弯曲、送料、转角自动完成，效率高，稳定性好 |
|
成型优势 |
弯曲角度一致性好，重复精度高，适合批量生产 |
|
操作优势 |
中文界面，编程简单，参数调用方便 |
|
生产优势 |
可有效降低人工依赖，提高生产效率，减少材料浪费 |
|
应用优势 |
适合多规格金属管件的连续加工与复杂空间成型 |
