项目 |
技术参数 |
|
设备名称 |
全自动数控弯管机 |
|
设备型号 |

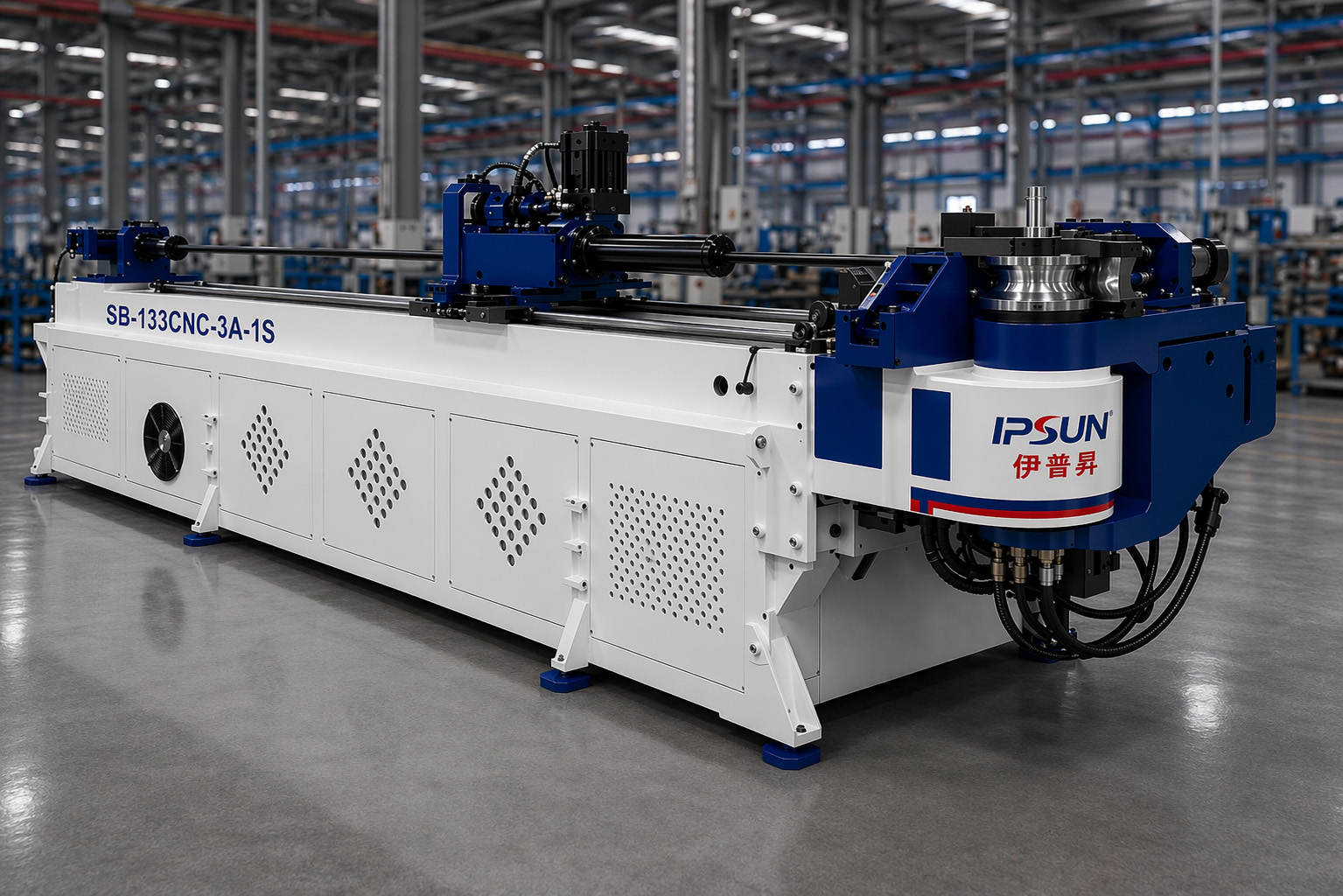

SB-133CNC-3A-1S |
|
设备类型 |
单头全自动数控弯管机 |
|
控制形式 |
CNC三轴数控联动 |
|
模具层数 |
单层模（1S） |
|
适用材质 |
碳钢、不锈钢、铜管、铝管及部分型材 |
|
适用管型 |
圆管、方管、矩形管、异型材 |
|
最大弯管能力（碳钢） |
Φ133 × 8.0 mm |
|
最大弯曲角度 |
190° |
|
弯曲速度 |
20–25°/s |
|
送料速度 |
150–600 mm/s |
|
转管速度 |
25–120°/s |
|
弯曲精度 |
±0.1° |
|
送料精度 |
±0.1 mm |
|
转角精度 |
±0.1° |
|
标准穿芯长度 |
4000 mm |
|
控制系统 |
PLC + 触摸屏人机界面 |
|
数据输入方式 |
支持 Y / B / C 或 X / Y / Z 坐标输入 |
|
驱动方式 |
伺服送料、伺服转角、液压夹紧、液压导模、液压抽芯、液压弯曲 |
|
液压系统压力 |
14 MPa |
|
主电机功率 |
15 kW |
|
标准功能 |
自动润滑、程序存储、延时参数设定、故障报警、急停保护、脚踏开关 |
|
可选功能 |
左右弯、辅推、滚弯、多半径、多层模、三维仿真、测量联机、自动上下料 |
|
外形尺寸（约） |
6200 × 1500 × 1600 mm |
|
整机重量（约） |
8000 kg |
|
适用行业 |
汽车零部件、工程机械、健身器材、家具五金、卫浴管件、船舶配件等 |
