项目 |
技术参数 |
说明 |
|

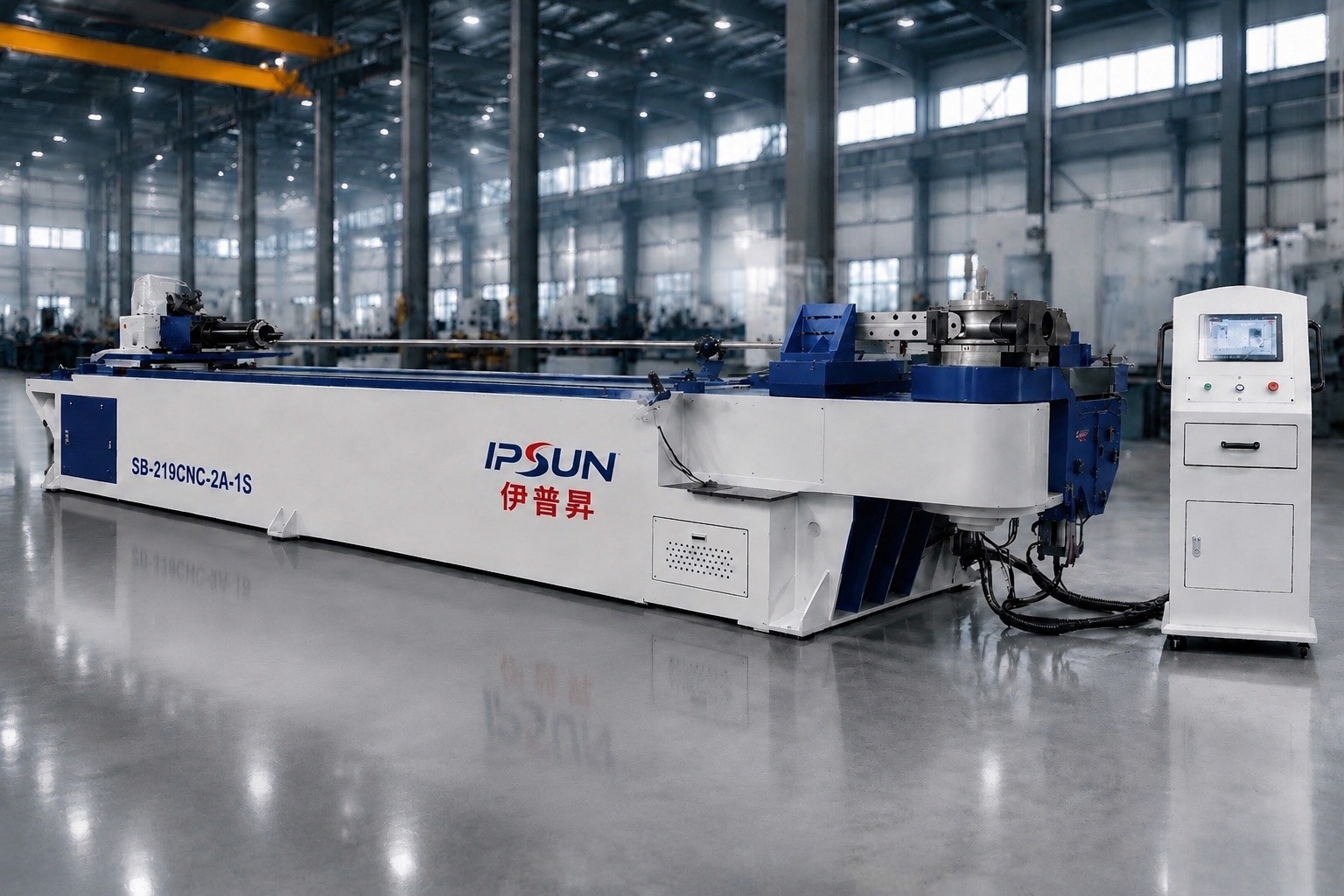

设备型号 |
SB-219CNC-2A-1S |
全自动数控弯管机 |
|
设备类型 |
单层模数控弯管机 |
适合大口径管材弯曲加工 |
|
控制方式 |
液压弯曲 + 伺服送料 + 伺服转角 |
兼顾大扭矩与加工精度 |
|
最大弯曲能力（碳钢） |
Φ219 × 20 mm |
常规对外主推参数 |
|
最大弯曲能力（不锈钢） |
Φ219 × 9 mm |
视材质状态与工艺而定 |
|
适用材料 |
碳钢、不锈钢、铜、铝及部分型材 |
适用范围广 |
|
适用管型 |
圆管、方管、矩形管、型材 |
满足多种加工需求 |
|
最小弯曲半径 |
1.5 × OD |
常规市场主流口径 |
|
最大弯曲半径 |
700 mm |
适合大半径弯曲需求 |
|
最大弯曲角度 |
180° |
满足多数标准工件加工 |
|
最大芯棒长度 |
6000 mm |
适合长管稳定成形 |
|
弯曲速度 |
2–7 °/s |
可根据材质、壁厚、半径进行调整 |
|
送料速度 |
60 mm/s |
运行稳定，控制精准 |
|
转管速度 |
16 °/s |
提升空间角度加工效率 |
|
弯曲精度 |
±0.3° |
常规稳定配置口径 |
|
送料精度 |
±0.5 mm |
满足常规批量加工要求 |
|
转角精度 |
±0.3° |
保证空间角度一致性 |
|
编程方式 |
YBC / XYZ 数据输入 |
操作直观，便于程序调用 |
|
操作界面 |
触摸屏人机界面 |
操作简洁，培训上手快 |
|
控制系统 |
PLC控制系统 |
可选工业电脑系统 |
|
润滑方式 |
自动润滑 |
提高运行稳定性与部件寿命 |
|
冷却方式 |
风冷 / 水冷 / 油冷可选 |
适应不同工况需求 |
|
液压电机功率 |
40 kW |
满足大规格弯管动力需求 |
|
整机重量 |
约45000 kg |
设备运行更稳 |
|
外形尺寸 |
13000 × 3400 × 2700 mm |
以标准外形配置口径表述 |
|
安全配置 |
紧急报警、工作警示灯 |
提升设备运行安全性 |
|
加工特性 |
支持三维空间弯管加工 |
适合复杂角度工件 |
|
适用行业 |
石化、电力、锅炉、船舶、钢结构、重型装备等 |
适用大口径工业管件加工 |
