项目 |
技术参数 |
说明 |
|

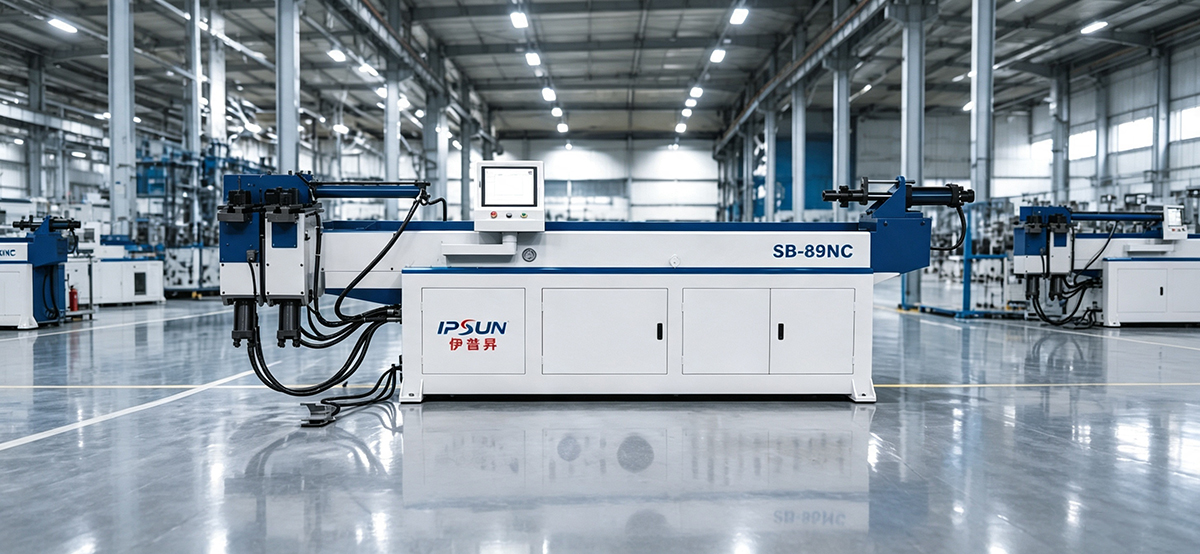

设备型号 |
SB-89NC |
89系列 NC 单头弯管机 |
|
设备类型 |
单头液压 NC 弯管机 |
适合中大规格管材弯曲加工 |
|
控制方式 |
NC 控制 / 触摸屏操作 |
参数设定方便，适合批量生产 |
|
弯曲驱动 |
液压驱动 |
运行稳定，输出力矩大 |
|
最大弯管外径 |
Φ89 |
具体能力与材质、壁厚有关 |
|
最大弯曲壁厚 |
4.0–6.0 |
碳钢常规范围，实际视模具与工艺而定 |
|
适用管材 |
圆管、方管、矩形管、型材 |
需配套相应模具 |
|
适用材质 |
碳钢、不锈钢、铝管、铜管等 |
不同材质弯曲能力会有差异 |
|
最大弯曲半径 |
R400 左右 |
可按工件要求定制 |
|
最小弯曲半径 |
视模具而定 |
一般与管径倍数相关 |
|
最大弯曲角度 |
190° |
常规 NC 弯管机配置 |
|
弯曲精度 |
±0.1°～±0.3° |
与控制系统、模具精度有关 |
|
重复定位精度 |
±0.1° |
适合批量重复加工 |
|
弯曲速度 |
8–12°/s |
视材料和工艺设定可调 |
|
回转方式 |
手动/半自动 |
具体取决于配置方案 |
|
送料方式 |
手动/辅助送料 |
NC 机型通常非全自动多轴送料 |
|
抽芯装置 |
可选配 |
适用于薄壁管、防起皱工艺 |
|
助推装置 |
可选配 |
提高大半径或薄壁弯曲效果 |
|
控制轴数 |
1轴弯曲控制为主 |
送料、转角多为人工或辅助定位 |
|
程序存储 |
支持多组参数存储 |
便于换单和重复调用 |
|
显示界面 |
触摸屏人机界面 |
操作直观 |
|
主电机功率 |
7.5–11 |
常见配置范围 |
|
液压系统压力 |
10–16 |
根据负载自动匹配 |
|
油箱容量 |
150–250 |
视液压系统配置而定 |
|
冷却方式 |
风冷 / 水冷可选 |
长时间连续加工可选增强冷却 |
|
模具更换方式 |
快拆/更换式 |
方便不同规格切换 |
|
设备电源 |
380V / 50Hz |
可按出口地区调整 |
|
外形尺寸 |
约 4500 × 1200 × 1300 |
不同结构会有差异 |
|
设备重量 |
3000–4500 |
与配置、床身结构有关 |
|
操作方式 |
面板 + 脚踏开关 |
便于单人操作 |
|
适用行业 |
汽配、健身器材、家具、船舶、工程机械、五金制品等 |
适合大规格管件弯曲 |
