项目 |
技术参数 |
说明 |
|
设备型号 |

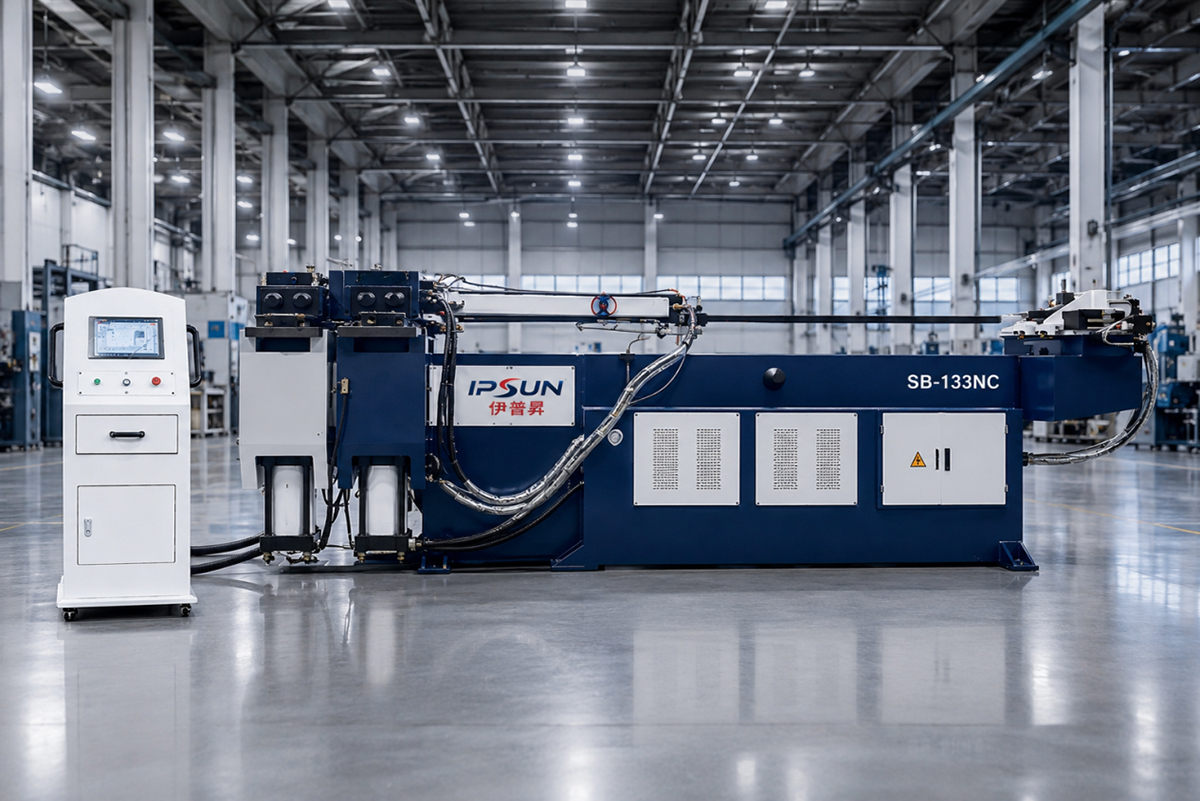

SB - 133NC |
133型单头数控弯管机 |
|
设备类型 |
NC液压弯管机 |
适合大管径管材弯曲加工 |
|
最大弯管能力 |
Φ133 × 12mm |
行业常见133机型常规配置 |
|
适用管材 |
碳钢管、不锈钢管、铜管、铝管 |
适用于常规金属圆管弯曲 |
|
控制方式 |
NC数控控制 |
支持角度设定和参数存储 |
|
操作界面 |
触摸屏+人机界面 |
操作直观，调机方便 |
|
驱动方式 |
液压驱动 |
输出稳定，适合重型弯管 |
|
弯曲方向 |
单向弯曲 |
常规单头弯管结构 |
|
最大弯曲角度 |
190° |
满足常规大角度弯曲需求 |
|
弯曲精度 |
±0.1°～±0.3° |
行业常规数控弯管精度范围 |
|
重复定位精度 |
±0.1mm～±0.2mm |
批量生产一致性较好 |
|
最小弯曲半径 |
1.5D～2.5D |
具体按管径和模具配置确定 |
|
最大弯曲半径 |
按模具配置 |
可根据工件要求定制 |
|
穿芯装置 |
可配穿芯弯曲 |
适用于薄壁管和高要求工件 |
|
助推装置 |
可配液压助推 |
减少起皱，改善成型质量 |
|
夹紧方式 |
液压夹紧 |
夹持稳定，不易打滑 |
|
压模方式 |
液压压模 |
提高弯曲稳定性和成型效果 |
|
模具形式 |
标准分体式模具 |
换模方便，通用性强 |
|
送料形式 |
人工上料/直线送料 |
适合常规管件加工 |
|
有效加工长度 |
4000～6000mm |
行业常见133机型常规范围 |
|
主电机功率 |
18.5～22kW |
满足大规格管材弯曲动力需求 |
|
液压系统压力 |
12～16MPa |
行业常规液压工作压力范围 |
|
电源配置 |
380V / 50Hz / 三相 |
标准工业用电配置 |
|
冷却方式 |
风冷或油冷 |
保证液压系统稳定运行 |
|
整机结构 |
重型焊接机身 |
刚性强，适合连续生产 |
|
外形尺寸 |
约7000 × 1800 × 1400mm |
常规参考尺寸，布局紧凑 |
|
整机重量 |
约7000～9500kg |
重型结构，运行更稳定 |
|
适用行业 |
汽车配件、锅炉、船舶、健身器材、钢结构、卫浴、家具 |
适合各类中大口径管件弯曲 |
|
设备特点 |
力量大、精度稳定、换模方便、适合批量生产 |
属于行业常规主力机型 |
